Hvordan identifisere dype sporkulelagermodeller i rustfritt stål ved hjelp av en Vernier-skyvelære?

I rutinemessig vedlikehold og mekanisk reparasjon av industrielt utstyr er nøyaktig identifisering og utskifting av lagre et kritisk skritt for å sikre stabil drift. På grunn av langvarig slitasje eller forurensning av olje og fett, laser-etsede markeringer på overflatene til mange dype sporkulelager i rustfritt stål kan bli uleselig. Følgelig bestemme den nøyaktige lagermodellen gjennom fysisk måling har blitt en viktig ferdighet for ingeniører.

Denne artikkelen vil gi en detaljert veiledning for hvordan du raskt og nøyaktig identifiserer modellen til et dypsporkulelager i rustfritt stål – ved å måle dens indre diameter, ytre diameter og bredde .

Måleverktøy og grunnleggende parametere

For nøyaktig å identifisere en lagermodell, må vi først forberede en høypresisjon vernier caliper . Under måleprosessen må vi innhente følgende tre nøkkeldatapunkter:

1. Indre diameter (d): Bestemmer størrelsen på akselen som lageret passer sammen med, og er også den mest kritiske parameteren for å utlede suffikset til lagermodellnummeret.

2. Ytre diameter (D): Bestemmer størrelsen på lagerets monteringsboring.

3. Bredde/tykkelse (B): Den aksiale dimensjonen til lageret.

I navnekonvensjonene for dypsporkulelager i rustfritt stål (f.eks. S6004-ZZ) angir prefikset "S" det rustfrie stålmaterialet, mens suffikset "ZZ" indikerer dobbeltsidige metallskjold. De mellomliggende tallene (som 6004) holder imidlertid nøkkelen til lagerets dimensjoner.

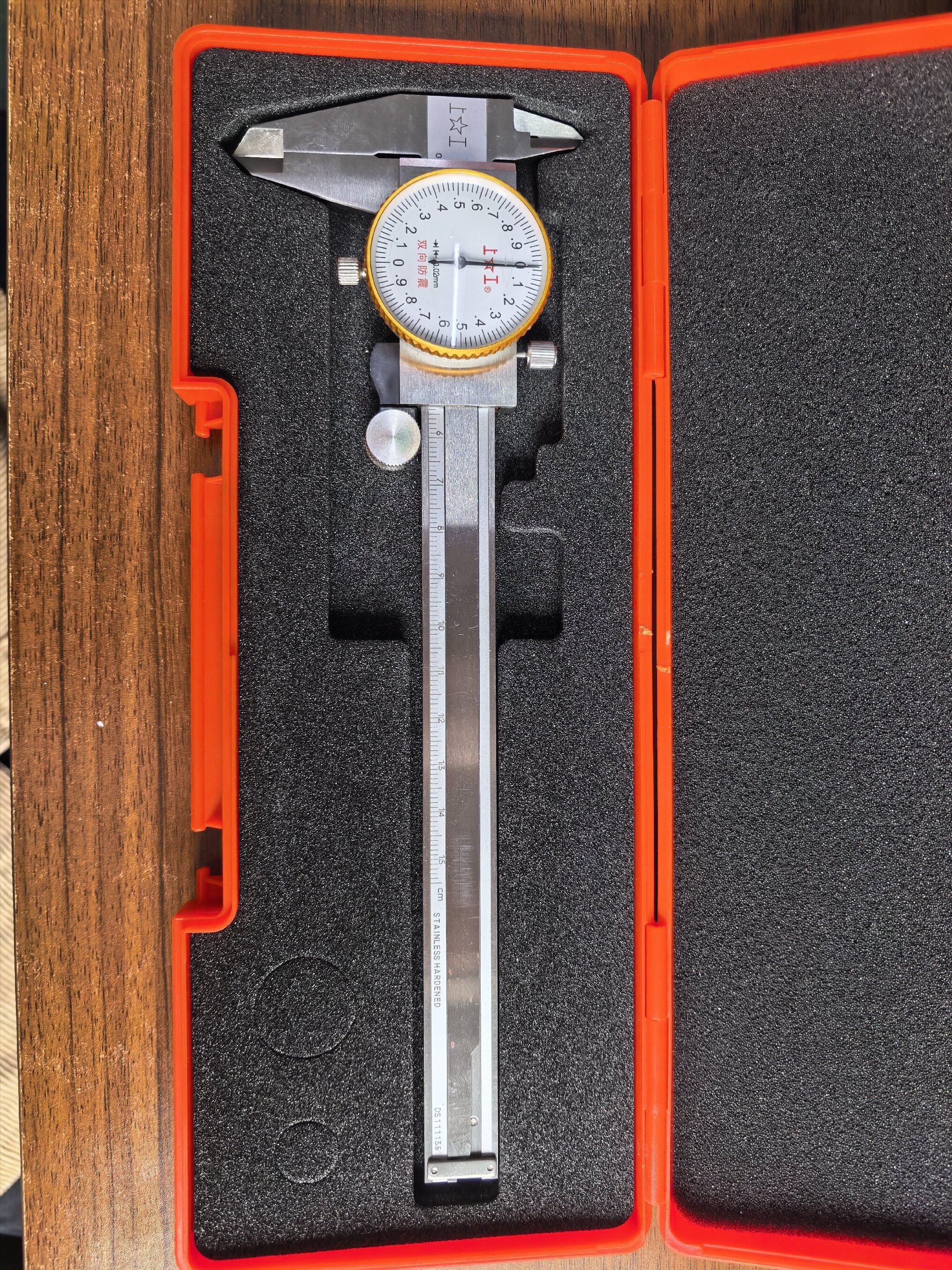

Vernier Caliper

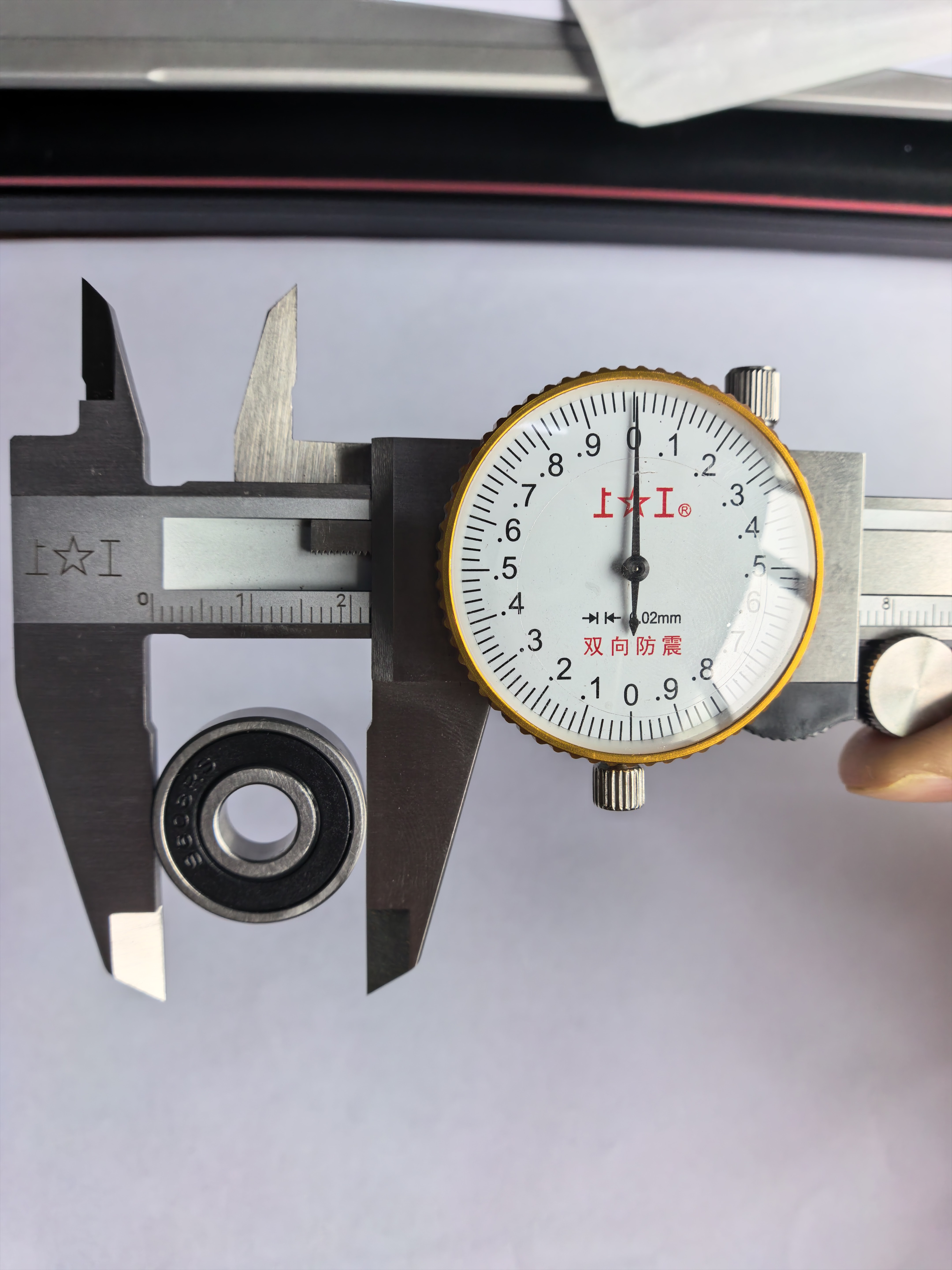

Måling av indre diameter

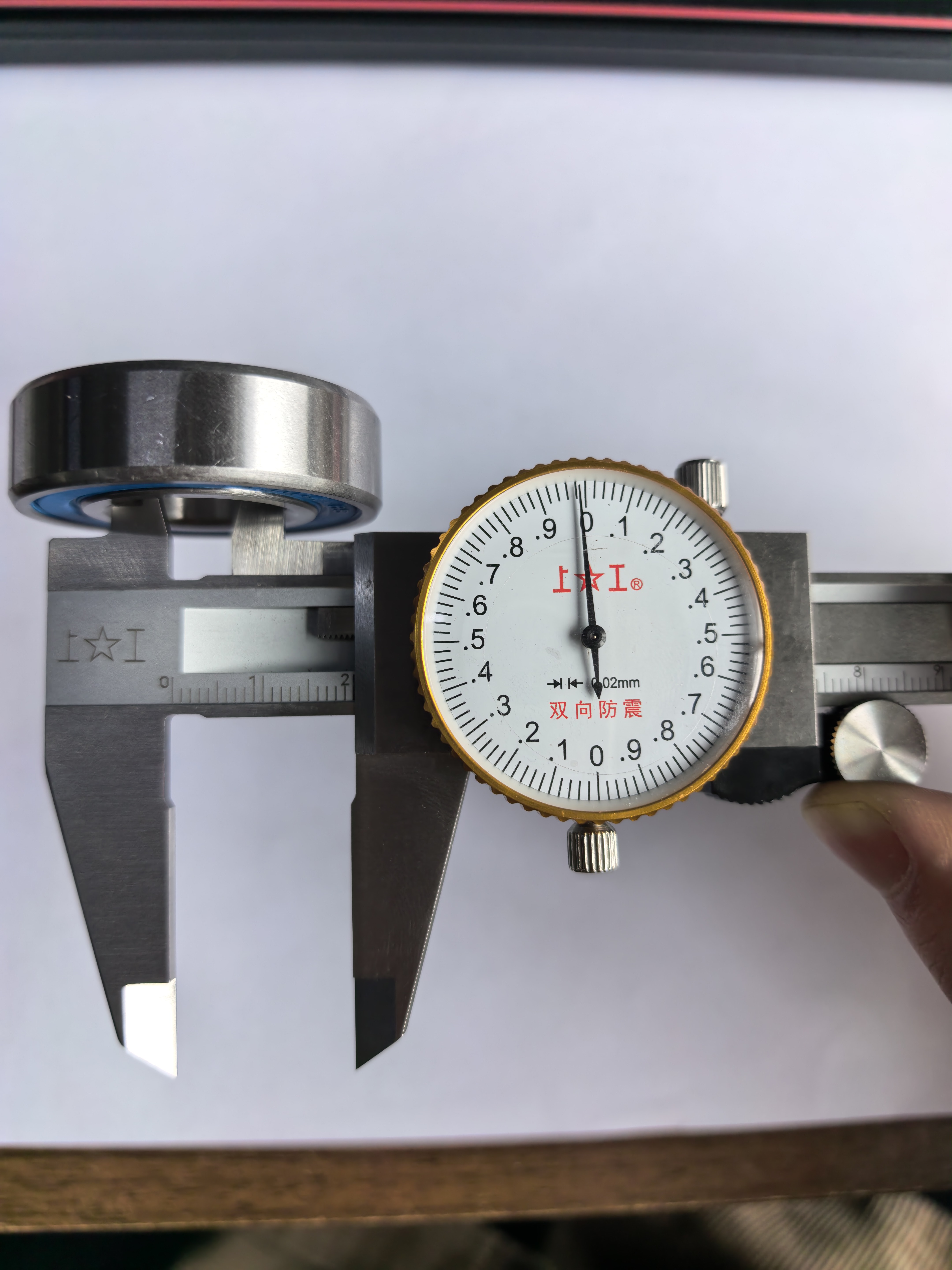

Måling av ytre diameter

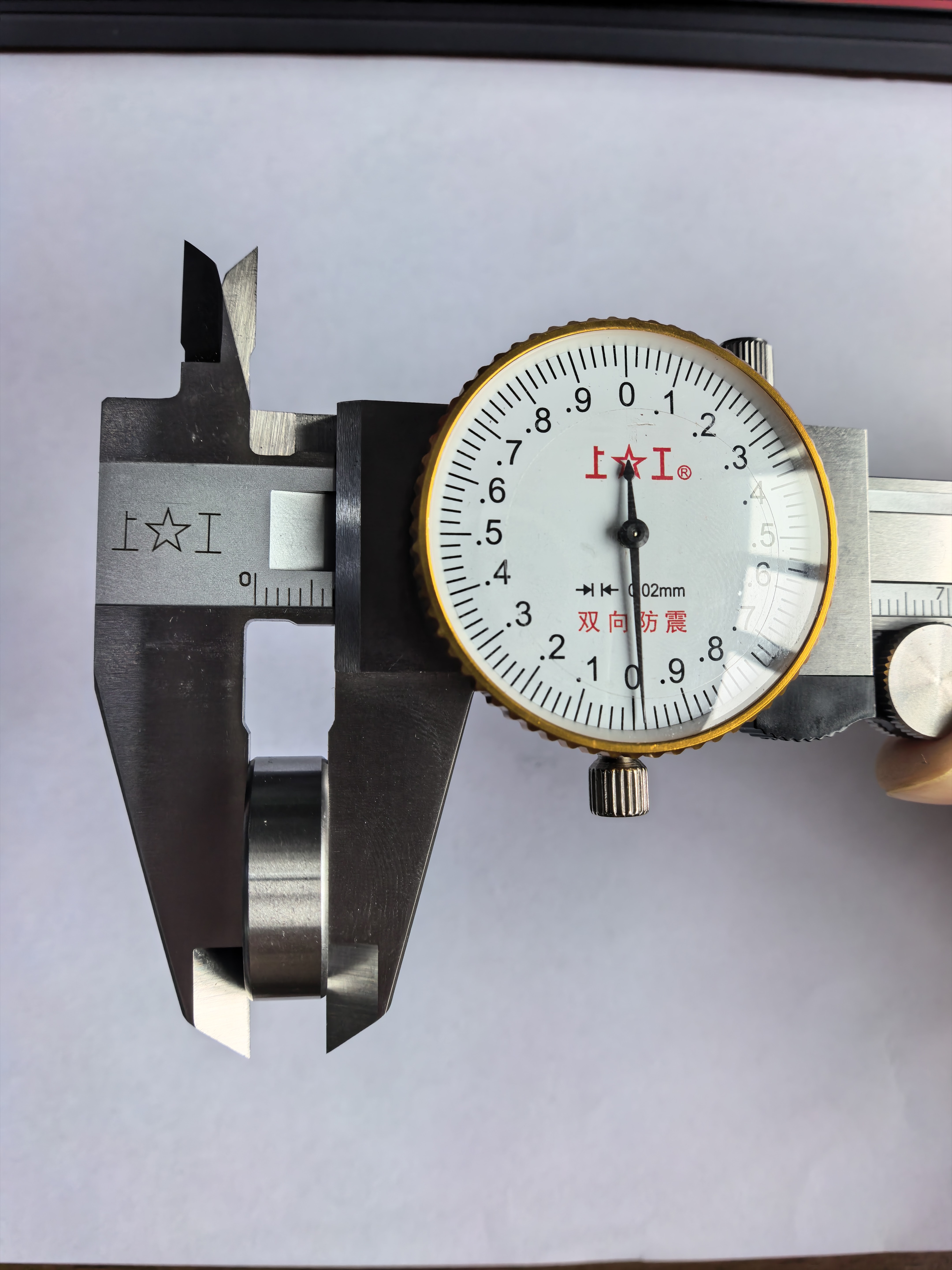

Måling av bredde/tykkelse

Metoder for å identifisere 4-sifrede modelllager

For dype sporkulelagre angitt med en firesifret kode (f.eks. S60xx-, S62xx- og S63xx-serien), er det streng samsvar mellom den indre diameteren og de siste sifrene i modellnummeret. Vi kategoriserer dette forholdet i to scenarier: "Standardformel" og "Spesielle suffikser."

Standardveske: Gjelder modeller med suffiks ≥ 04 (indre diameter ≥ 20 mm)

Når den indre diameteren til lageret, målt med en vernier-caliper, er større enn eller lik 20 mm , kan du bruke den klassiske «divide by 5»-formelen:

Kjerneformel: Målt indre diameter på lageret ÷ 5 = de to siste sifrene i modellnummeret

Saksanalyse: S6004-ZZ — Hvis du måler den indre diameteren til et rustfritt stållager ved hjelp av en skyvelære og finner ut at det er det 20 mm , kan du bruke følgende formel: 20 ÷ 5 = 4 (som gir suffikset "04"). Foreløpig vurdering: Suffikset for denne lagermodellen er 04. Deretter, ved å ta ytterligere mål av lagerets ytre diameter (42 mm) og bredde (12 mm) og kryssreferanser dem med en standard lagerstørrelsestabell, kan du definitivt identifisere det komplette modellnummeret til lageret som S6004-ZZ .

Spesialtilfelle: Gjelder modeller med halenummer 00, 01, 02 og 03

Vær oppmerksom på at regelen om å dele den indre diameteren med 5 ikke gjelder for lagre med suffikskoder fra 00 til 03. Disse fire spesifikke lagertypene utgjør unntak innenfor internasjonale standarder; deres indre diameter dimensjoner er faste verdier som ingeniører må huske. De spesifikke tilsvarende verdiene er som følger:

Suffiks 00: Innvendig diameter festet til 10 mm (f.eks. S6000)

Suffiks 01: Innvendig diameter festet til 12 mm (f.eks. S6001)

Suffiks 02: Innvendig diameter festet til 15 mm (f.eks. S6002)

Suffiks 03: Innvendig diameter festet til 17 mm (f.eks. S6003)

Hvis den innvendige diameteren målt med en vernier-skyvelære tilsvarer en av de fire verdiene som er oppført ovenfor, vennligst match den direkte med det tilsvarende suffikset; ikke bruk metoden for å dele på 5.

Metoder for å identifisere 3-sifrede modelllager (miniatyr/små lagre)

For miniatyr- eller små sporkulelager i rustfritt stål består modellnumrene typisk av tre sifre (f.eks. S608, S626, etc.). Å identifisere denne typen lager er den mest enkle; * *på samme måte kan ikke "dele med 5"-formelen brukes. **

Kjerneregel: Målt indre diameter av lageret = siste siffer i modellnummeret

Saksanalyse: ** S608-ZZ ** — Hvis du bruker en skyvelære for å måle den indre diameteren til et lite lager og finner at det er ** 8 mm **, så – basert på konvensjonene for 3-sifrede lagerbetegnelser – tilsvarer den indre diameteren direkte til suffikset til modellnummeret. Foreløpig vurdering: Suffikset til dette lageret er ** 8 **. Ved å kombinere dette med målt ytre diameter (22mm) og bredde (7mm), kan modellen bekreftes som det vanlige miniatyrlageret ** S608-ZZ **.

Sammendrag og utvalgsanbefalinger

Oppsummert kan trinnene for å identifisere modellen av et dypsporkulelager i rustfritt stål ved hjelp av en vernier-skyvel oppsummeres som følger:

Mål den indre diameteren, bestem suffikset:

Hvis den målte indre diameteren er et enkeltsifret tall (f.eks. 8 mm), tilsvarer det de siste sifrene i et 3-sifret modellnummer (f.eks. 608).

Hvis den målte indre diameteren er 10, 12, 15 eller 17 mm, tilsvarer den de spesielle 4-sifrede suffiksene henholdsvis 00, 01, 02 og 03.

Hvis den målte indre diameteren er ≥ 20 mm, bruk formelen ** Indre diameter ÷ 5 = Suffiks ** (f.eks. 20 ÷ 5 = 04).

Mål den ytre diameteren og bredden for å bestemme serien:

Lagre med samme indre diameter kan tilhøre forskjellige serier – med varierende ytre diametre og bredder – på grunn av forskjeller i bæreevne (f.eks. S6004, S6204, S6304, etc.). Derfor må den spesifikke modellen identifiseres definitivt ved å kryssreferanser både den ytre diameteren og bredden.

Ved å mestre de nevnte måle- og beregningsteknikkene, kan du enkelt identifisere den sanne identiteten til et lager – selv et "vanlig" lager som mangler emballasje eller merker – og dermed unngå de vanskelige situasjonene under vedlikehold av utstyret som oppstår ved å kjøpe feil modell eller ikke være i stand til å montere delene på riktig måte.
