Kulelager vs Deep Groove Kulelager: nøkkelforskjeller

A dypt sporkulelager er en spesifikk og svært populær type kulelager – ikke en egen kategori. "Kulelager" er det brede familienavnet, mens dype sporkulelagre (DGBB) representerer den mest brukte undertypen i den familien, og står for omtrentlig 80 % av alt kulelagersalg globalt . Å forstå forskjellen er viktig når du velger riktig lager for lasttype, hastighet og installasjonsbegrensninger.

Kulelagerfamilien: hva den inkluderer

Kulelager bruker sfæriske rullende elementer for å redusere rotasjonsfriksjon og støtte belastninger mellom bevegelige deler. Innenfor denne familien er det flere distinkte undertyper, hver konstruert for spesifikke lastprofiler og driftsforhold:

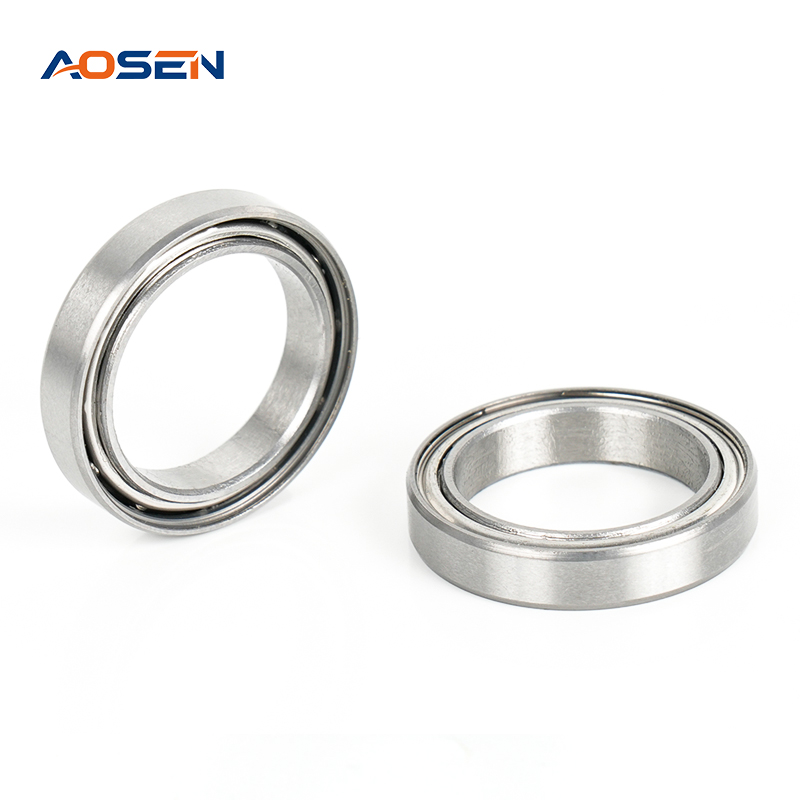

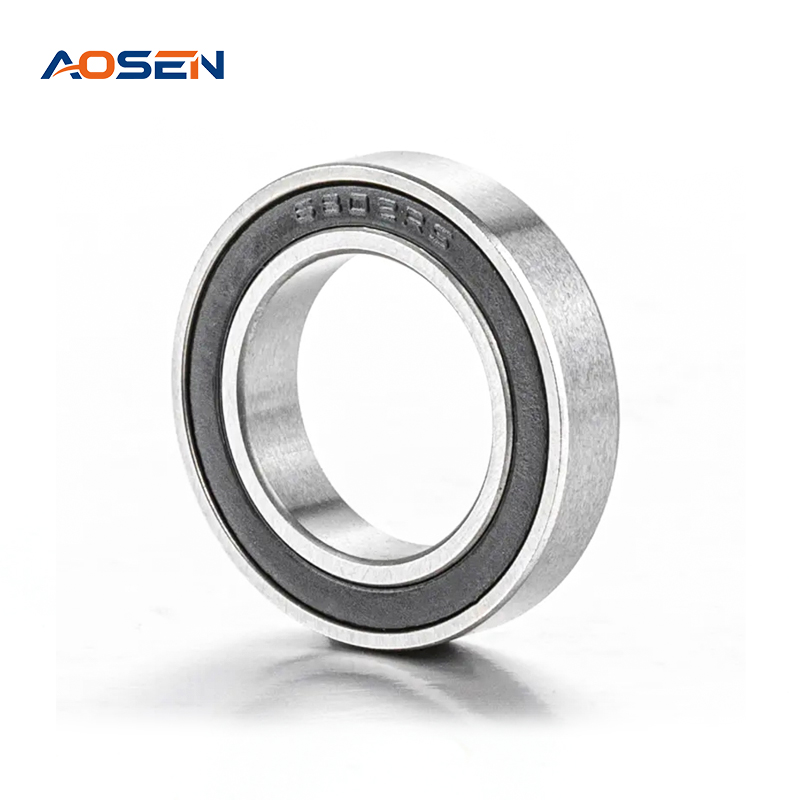

• Dype sporkulelager (DGBB): Generell bruk, håndterer radielle og moderate aksiale belastninger

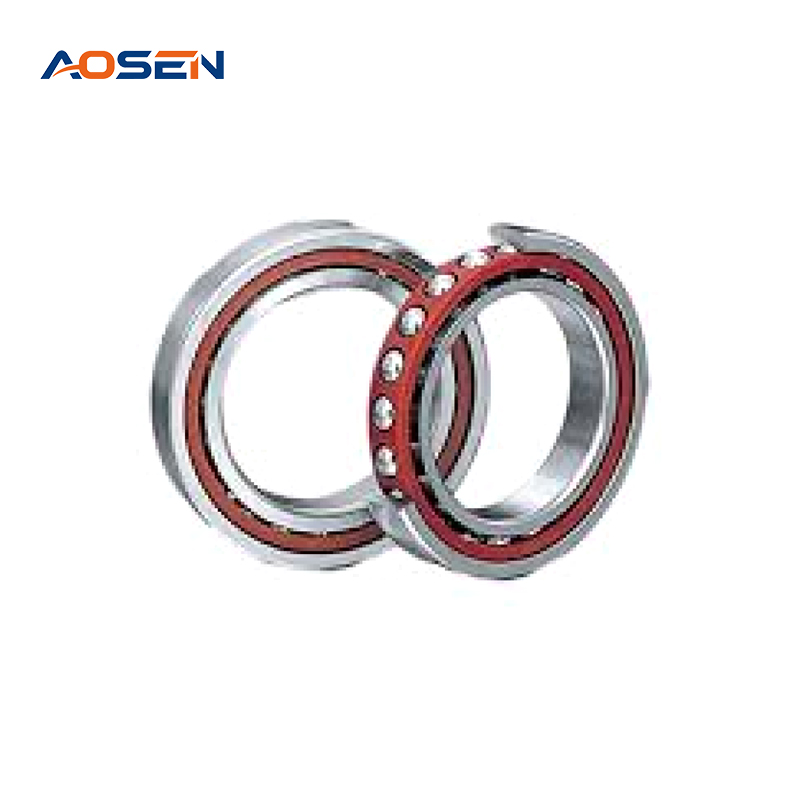

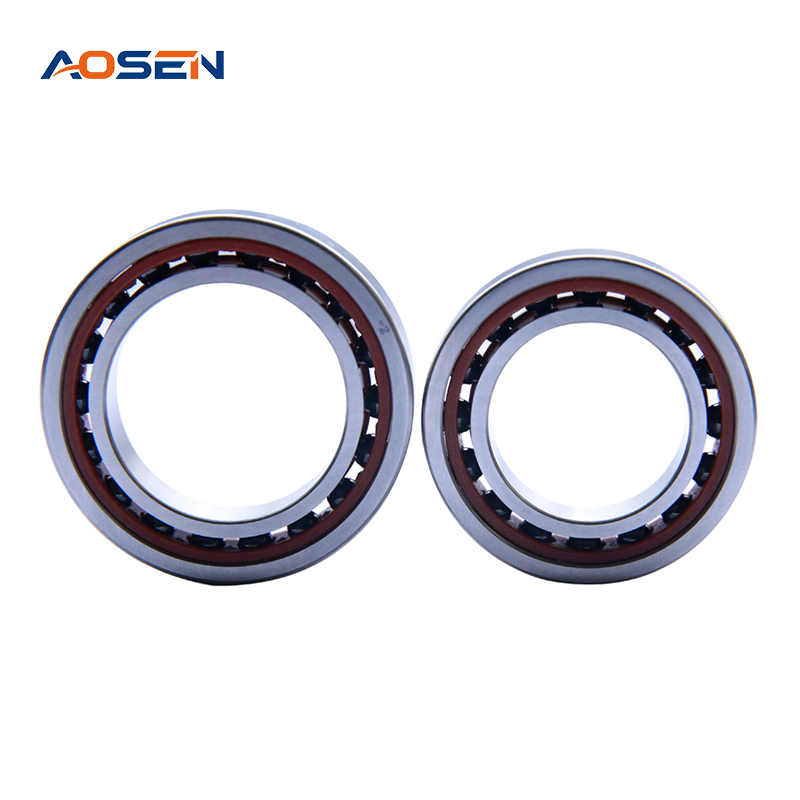

• Vinkelkontaktkulelager: Optimalisert for kombinerte aksiale og radielle belastninger ved høyere kontaktvinkler (15°–40°)
• Selvjusterende kulelager: Tolerer akselfeil opp til 2°–3°
• Trykkkulelager: Håndter rene aksiale laster, ikke egnet for radielle krefter
• Firepunkts kontaktkulelager: Støtt aksiale belastninger i begge retninger innenfor en enkelt rad

Når ingeniører eller innkjøpsteam refererer til et "kulelager" uten spesifikasjoner, mener de nesten alltid et dypt sporkulelager som standard - et bevis på hvor dominerende DGBB-er er i praktisk bruk.

Hva gjør et dypt sporkulelager distinkt

Den definerende egenskapen til et dypt sporkulelager er dets løpebanegeometri. Sporene i både den indre og ytre ringen er dypere - nærmere kulediameteren i radius - sammenlignet med andre kulelagertyper. Denne utformingen gir flere strukturelle fordeler:

• Det dype sporet gjør at lageret kan motstå begge deler radielle laster og aksiale (skyve) laster i begge retninger
• Mer kontaktareal per kule øker belastningskapasiteten sammenlignet med design med grunt spor
• Geometrien støtter høyhastighetsdrift - standard DGBB-er er vurdert for hastigheter opp til 20 000–50 000 RPM avhengig av størrelse og smøring
• Den symmetriske utformingen tillater montering i begge retninger uten tap av ytelse

En standard DGBB som den allestedsnærværende 6205-2RS (25 mm boring) har en dynamisk belastning på omtrent 14,0 kN og en statisk belastning på 6,95 kN – noe som gjør den egnet for elektriske motorer, pumper, vifter og transportsystemer uten spesielle monteringshensyn.

Head-to-Head: dype spor vs andre kulelagertyper

Lastekapasitet: Hvor dype sporlagre Excel og hvor de ikke gjør det

Dype sporkulelagre er uovertruffen for kombinerte lastscenarier ved høye hastigheter, men deres lastekapasitetsprofil har klare grenser:

Radiell belastningsstyrke

DGBB-er håndterer radielle belastninger effektivt fordi den dype løpebanen fordeler belastningen over flere baller samtidig. Et 6206-lager (30 mm boring) har en dynamisk radiell belastning på 19,5 kN — tilstrekkelig for de fleste lette til middels industrimotorer.

Aksial belastningskapasitet

I motsetning til trykkkulelager, kan DGBB-er håndtere aksiale belastninger i begge retninger samtidig - opptil ca. 50 % av radiell belastning under normale forhold. Denne allsidigheten eliminerer behovet for separate trykklager i mange utførelser. Men når aksiallaster overskrider denne terskelen eller er den primære lasten, er vinkelkontaktlager eller trykklager mer passende.

Feilstilling Følsomhet

Dette er en kjent begrensning for DGBB-er. De tåler akselforskyvning på kun 0,08°–0,16° før kantbelastning reduserer lagrenes levetid betydelig. For applikasjoner med iboende akselavbøyning - for eksempel lange transportøraksler eller landbruksdrev - er selvjusterende kulelager eller sfæriske rullelagre et bedre valg.

Hastighetskarakterer: Hvorfor dype rillelagre leder flokken

Blant alle rulleelementlagre oppnår dype sporkulelagre de høyeste tillatte hastighetene. Dette skyldes deres lave friksjonsgeometri og minimale interne varmeutvikling. For referanse:

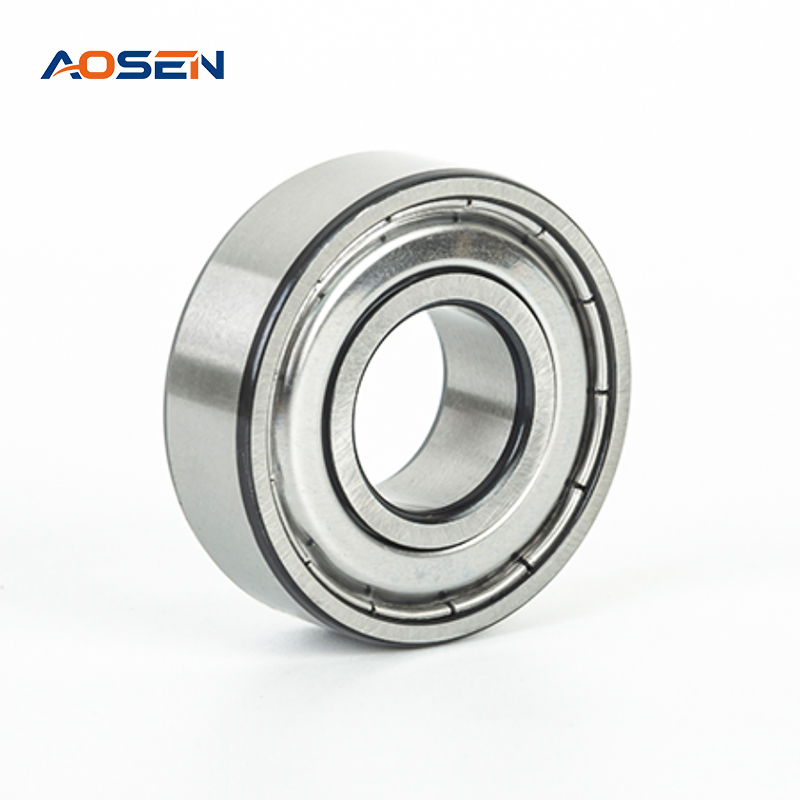

• En 6000-serie DGBB (10 mm boring) kan operere på opptil 47 000 RPM med fettsmøring
• Ekvivalente sylindriske rullelager av samme størrelse er vanligvis begrenset til 30 000–35 000 RPM
• Koniske rullelager av sammenlignbar størrelse kan være begrenset til 10 000–15 000 RPM

Denne hastighetsfordelen gjør DGBB-er til standardvalget for elektriske motorer, tannbor, sentrifugalpumper, turboladere og høyhastighets maskinspindler.

Tetnings- og skjoldalternativer i dype sporkulelagre

En av de praktiske fordelene med DGBB-er fremfor mange andre kulelagertyper er den brede tilgjengeligheten av forseglede og skjermede varianter, noe som muliggjør vedlikeholdsfri drift i forurensede miljøer:

• Åpne (ingen suffiks): Ingen tetning — krever ekstern smøring; brukes der ettersmøring er rutine
• Z eller ZZ (metallskjold): Beskytter mot faste forurensninger; tetter ikke helt mot fuktighet; lavere friksjon enn tetninger
• RS eller 2RS (gummitetning): Full kontaktforsegling på en eller begge sider; beskytter mot både støv og fuktighet; ferdigpakket med fett for levetid for lagersmøring
• RZ eller LLB (lavfriksjonstetning): Berøringsfri eller lavkontakt gummipakning – kombinerer forurensningsbeskyttelse med redusert luftmotstand ved høyere hastigheter

Vinkelkontaktkulelager og skyvekulelager tilbyr langt færre tetningsalternativer, noe som krever mer nøye husdesign for å håndtere forurensning – en annen praktisk grunn til at DGBB-er dominerer generell industriell bruk.

Når skal du velge et annet kulelager over en dyp rilletype

Til tross for deres allsidighet, er ikke alltid dype sporkulelagre det optimale valget. Følgende scenarier krever alternative kulelagertyper:

Høy aksial belastning i én retning

Maskinverktøysspindler, kuleskruer og spiralformede tannhjul genererer sterke aksiale krefter i en definert retning. Vinkelkontaktkulelager ved 40° kontaktvinkel bære aksialbelastninger på opptil 70 % av deres dynamiske karakter – langt over det en DGBB kan håndtere uten for tidlig feil.

Betydelig akselfeil

For bruksområder der akselavbøyningen overstiger 0,5° - vanlig i lange sjakter, treforedlingsmaskineri eller gruveutstyr - selvjusterende kulelager tåler opptil 3° feiljustering uten kantbelastning, noe som dramatisk forlenger levetiden.

Rene aksialbelastningsapplikasjoner

Vertikale pumpeaksler, løftemekanismer og roterende bord påfører belastninger nesten utelukkende langs akselens akse. Trykkkulelager er spesielt designet for dette, med lastekapasitet opp til 3–5× høyere enn en DGBB med samme borestørrelse under ren aksial belastning.

Dimensjonsstandardisering og utskiftbarhet

Dype sporkulelagre følger ISO 15- og ABMA-standardene, noe som gjør dem globalt utskiftbare på tvers av produsenter. A 6204-2RS-lager fra SKF, NSK, FAG eller en generisk leverandør deler identiske dimensjoner : 20 mm boring, 47 mm OD, 14 mm bredde. Denne standardiseringen er en betydelig praktisk fordel - reservedeler er tilgjengelig over hele verden og på tvers av prispunkter.

Noen spesialkulelagertyper - spesielt visse vinkelkontaktkonfigurasjoner og firepunktskontaktlagre - har mindre universell standardisering, som krever produsentspesifikke utskiftninger og potensielt lengre ledetider.

Praktisk valgguide: Kulelagertype etter applikasjon

Kostnad og tilgjengelighet: en praktisk vurdering

Dype sporkulelager er de laveste rullende elementlager per enhet av lastekapasitet , som drar nytte av enorme globale produksjonsvolumer. Et standard 6205-2RS-lager fra et anerkjent merke koster ca $2–$8 USD i enkeltkvanta, faller under $1 i bulk. Vinkelkontaktlager i tilsvarende størrelse koster vanligvis 3–5× mer , og spesialitetstyper som firepunkts kontaktlager kan være 10× eller høyere.

For høyvolumsproduksjon eller utstyr som krever hyppig lagerutskifting, er denne kostnadsforskjellen en viktig faktor i totale eierkostnader – og ofte den avgjørende grunnen til at ingeniører ikke bruker DGBB-er når belastningsforholdene tillater det.
